รายละเอียดสินค้า:
|
| หมายเลข OE: | SAE 100R1 | หมวดหมู่: | สายไฮดรอลิก |
|---|---|---|---|
| สี: | สีดำตามภาพ | อุณหภูมิในการทำงาน: | -40 °C ถึง +100 °C |
| แรงกดดันจากงาน: | 160 บาร์ | เส้นผ่านศูนย์กลาง: | 1/2 นิ้ว |
| วัสดุ: | ยางสังเคราะห์ทนน้ำมัน | การรับประกัน: | 6 เดือน |

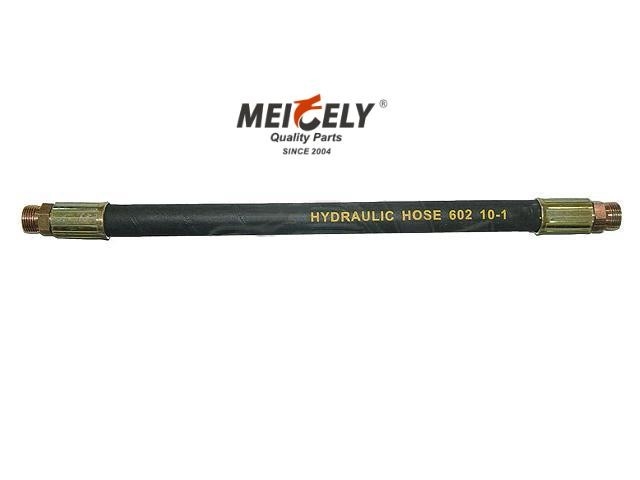

#SAE 100 R1 สายไฮดรอลิกเสริมแรงด้วยลวดเหล็กพร้อมอายุการใช้งานยาวนาน
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะดังต่อไปนี้ | |
| หมายเลข OE | SAE 100R1 |
| หมวดหมู่ | สายไฮดรอลิก |
| วัสดุ | ยางสังเคราะห์ทนน้ำมัน |
| สี | สีดำตามภาพ |
| อุณหภูมิในการทำงาน | -40 °C ถึง +100 °C |
| ความกดดันในการทำงาน | 160 บาร์ |
| เส้นผ่านศูนย์กลาง | 1/2 นิ้ว |
| การรับประกัน | 6 เดือน |
| รหัสท่อ | ขนาด | ขนาดแดช | ไอดี | WD | OD | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| อา | ที่ | |||||||||
| mm | นิ้ว | นาที | max | นาที | max | นาที | max | max | ||
| SAE100R1-01 | 5 | 3/16 | -3 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 |
| SAE100R1-02 | 6.3 | 1/4 | -4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 |
| SAE100R1-03 | 8 | 5/16 | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 |
| SAE100R1-04 | 10 | 3/8 | -6 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 |
| SAE100R1-05 | 12.5 | 1/2 | -8 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 |
| SAE100R1-06 | 16 | 5/8 | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 |
| SAE100R1-07 | 19 | 3/4 | -12 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 |
| SAE100R1-08 | 25 | 1 | -16 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 |
| SAE100R1-09 | 31.5 | 1-1/4 | -20 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 |
| SAE100R1-10 | 38 | 1-1/2 | -24 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 |
| SAE100R1-11 | 51 | 2 | -32 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 |
| รหัสท่อ | แรงกดดันจากงาน | พิสูจน์ความกดดัน | แรงดันระเบิดขั้นต่ำ | รัศมีการดัดขั้นต่ำ | น้ำหนัก | |||
|---|---|---|---|---|---|---|---|---|
| MPa | psi | MPa | psi | MPa | psi | mm | กก./ม. | |
| SAE100R1-01 | 21 | 3045 | 42 | 6090 | 84 | 12810 | 90 | 0.20 |
| SAE100R1-02 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 100 | 0.25 |
| SAE100R1-03 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 115 | 0.31 |
| SAE100R1-04 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 125 | 0.36 |
| SAE100R1-05 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 180 | 0.45 |
| SAE100R1-06 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 205 | 0.52 |
| SAE100R1-07 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 240 | 0.65 |
| SAE100R1-08 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 300 | 0.91 |
| SAE100R1-09 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 420 | 1.30 |
| SAE100R1-10 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 500 | 1.70 |
| SAE100R1-11 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 630 | 2.00 |
คำอธิบาย
สายไฮดรอลิกเสริมแรงด้วยลวดเหล็ก SAE 100 R1 เหมาะสำหรับสายไฮดรอลิกและระบบอุตสาหกรรมทั่วไปสามารถรับแรงดันการทำงานได้สูงกว่าท่อยางอื่น ๆ เนื่องจากการเสริมแรงด้วยลวดเหล็กถักแรงดึงสูงประกอบด้วยสามส่วน: ท่อ การเสริมแรง และฝาครอบท่อทำจากยางสังเคราะห์ทนน้ำมัน ทำให้ท่อส่งน้ำมันได้อย่างดีเยี่ยมการเสริมแรงทำจากลวดเหล็กถักแรงดึงสูงหนึ่งชั้น ทำให้สายยางมีความต้านทานแรงดันสูงได้ดีเยี่ยมฝาครอบผลิตจากยางสังเคราะห์คุณภาพสูง ทำให้ท่อทนต่อการเสียดสี การกัดกร่อน สภาพอากาศ โอโซน อายุมากขึ้น แสงแดด และการตัดจึงมีอายุการใช้งานยาวนานขึ้น
รายละเอียดของสายไฮดรอลิกเสริมแรงด้วยลวดเหล็ก SAE 100 R1:
หมายเลข OE อื่นๆ
ไม่มี OE No. อื่น ๆ อีกต่อไปสำหรับการอ้างอิง
